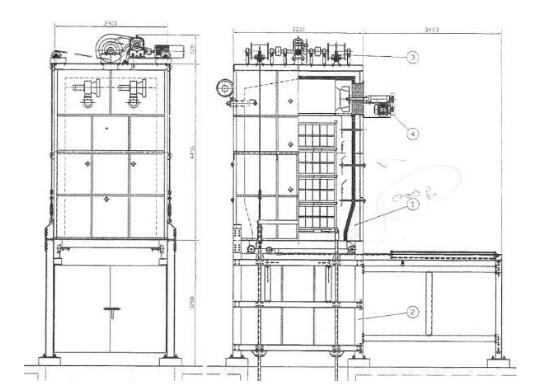

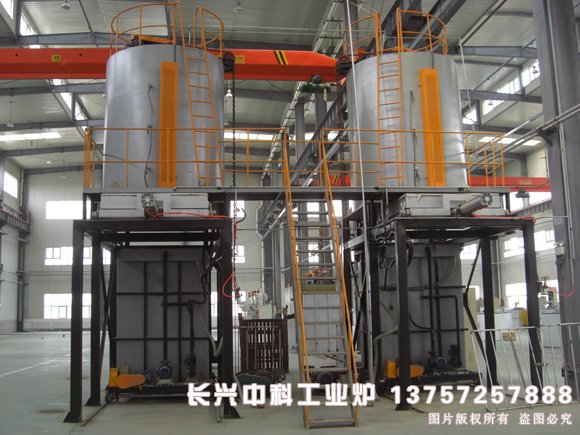

立式鋁合金淬火爐是由加熱爐罩和移動式底架組成的。方形（或圓形）爐罩頂裝有起重機，通過鏈條和掛鉤可將料筐吊至爐膛。爐罩由型鋼支起，底部有氣動（或電動）操作的爐門。位于爐罩下方的底架可沿軌道移動、定位，底架上面載有淬火水槽和料筐。

立式鋁合金淬火爐系周期作業式電阻爐，主要用于鋁合金機件淬火處理的加熱之用。立式鋁合金淬火爐具有爐溫均勻、升溫快、入水時間短、能源消耗低等優點。

立式鋁合金淬火爐的溫控系統采用PID過零觸發可控硅，電爐結構由爐底支架、加熱爐體、加熱元件、熱風循環系統、移動淬火水槽車、料筐提升機構、控制系統等部分組成。

立式鋁合金淬火爐的特點：

1、立式鋁合金淬火爐的溫度均勻度

實現用戶要求的溫度均勻度，是以循環風機、導風罩板、爐膛結構、電熱功率的分配及電熱元件的布置、控制方式與過程、爐門結構等關聯設計來保證。

2、立式鋁合金淬火爐具有先進的機械系統

系統的先進性由設計、元器件選型及質量、加工制造質量來保證的。機械系統運行平穩、可靠，設備處于低噪音、低振動工作狀態。

3、立式鋁合金淬火爐具有完善的控制系統

體現在100——650℃均可實現J確控溫、系統穩定可靠、操作簡便、避免人為誤操作、功能齊全等方面。

4、淬火轉移時間迅速、可調

爐底移動式爐門、快速升降機構、先進的機械系統，使得淬火轉移迅速、可靠，時間可以根據用戶工藝要求，淬火速度≤15S。

5、淬火水槽采用移動式小車，或者采用地坑形式，方便快捷的處理工件。
